Gruppetavle UG150-18 – Til udvendig montering på væg
Gruppetavlen UG150-18 er designet til udvendig montering på væg og tilbyder 3 rækker med plads til 6 moduler á 36 mm på hver række, hvilket giver plads til i alt 18 moduler. Den er velegnet til installationer med større behov for plads til komponenter, og bruges ofte i nyere huse. Tavlen er totalisoleret og udført i selvslukkelig plast, hvilket sikrer både sikkerhed og holdbarhed.
Konstruktion

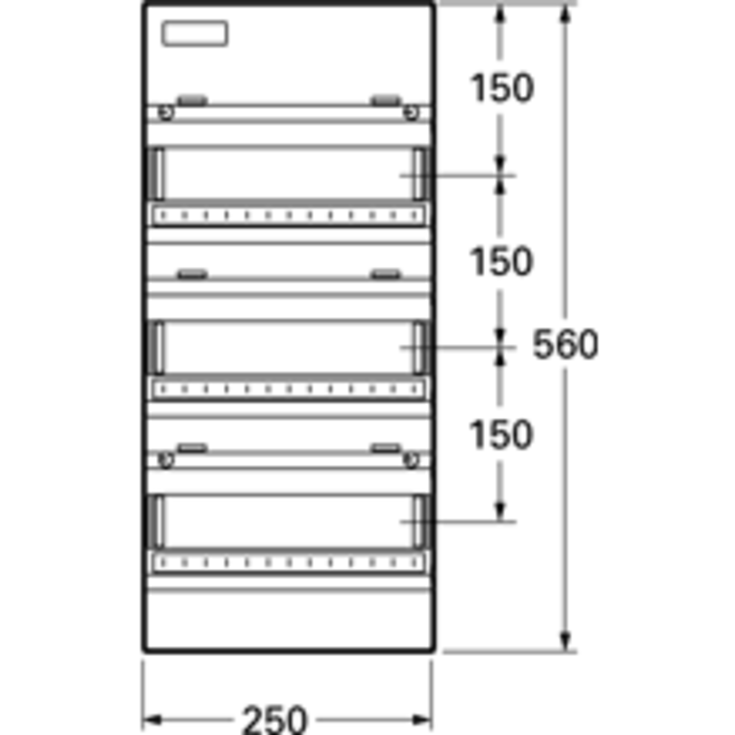

Gruppetavlen er opbygget af en bagplade, grundstel og dækkappe. Komponentåbningerne er 216 mm og kan udvides med 2x9 mm. Bagpladen er forsynet med udslagsblanketter Ø40 mm mellem DIN-skinnerne og i top og bund. Afstanden mellem DIN-skinnerne er 150 mm, og afstanden fra bagpladen til undersiden af DIN-skinnen er 23,5 mm.
Montering og udvidelse
Gruppetavlen kan sammenbygges både lodret og vandret med andre UG150 gruppetavler og målertavler af typen UM. Den samme størrelse som UM målertavlen gør UG150-18 ideel til vandret sammenbygning.
De skrå flader under komponentåbningerne gør det muligt at mærke komponenternes formål, f.eks. hvilke rum eller komponenter en gruppe dækker over. Selvklæbende numre og symboler til mærkning af tavlekomponenter medfølger.
Afgreningsklemmer
Tavlen leveres med en afgreningsklemme for beskyttelsesleder, som kan håndtere 4 x Cu 16 mm² og 16 x Cu 6 mm². Der kan monteres yderligere en afgreningsklemme på grundpladen.
OBS: Låg bestilles separat. UG150 gruppetavler kan bygges sammen både lodret og vandret, hvilket gør dem fleksible og ideelle til udvidelse af elektriske installationer.
